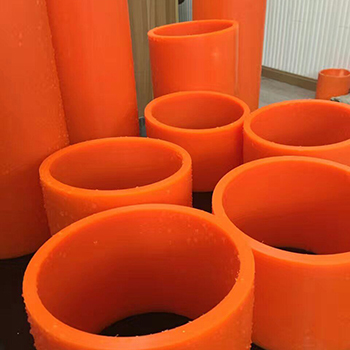

PE电力电缆护套管

简介—— HDPE电力电缆套管介绍 电力电缆保护管采用特殊配方和加工工艺制造的新型塑料管道,具有高强度、耐稳性能好、穿放电缆容易、施工简便、节省费用等一系列优点。作为顶管施工更突…

  • 电力管

详情内容/ Content details

手机扫一扫

HDPE电力电缆套管介绍
电力电缆保护管采用特殊配方和加工工艺制造的新型塑料管道,具有高强度、耐稳性能好、穿放电缆容易、施工简便、节省费用等一系列优点。作为顶管施工更突显产品个性,它符合现代城市的发展要求,适合埋深在2—18M范围。HDPE电力电缆护套管采用非开挖技术进行施工,既保证了管网的可靠性,降低了管网的故障率,同时也使市容环境得到大大改善。
HDPE电力电缆套管性能
具有抗高温、耐外压的特点,适用于10KV以上高压输电线电缆排管管材。非开挖工程HDPE排管广泛应用于城镇电力电缆、建筑给排水敷设等领域。
HDPE非开挖管无需开挖施工,管材热熔焊接柔性接头,焊接头强度高,可超长度高牵引力拖管。
韧性好,具有优良的抗地层沉降及抗震性能。常用管材分为普通型和加强型。普通型适用于开挖铺设施工和非开挖穿越施工埋深小于4米的工程;加强型用于非开挖穿越施工埋深大于4米的工程。
HDPE电力电缆套管优点
具有优良的电气绝缘性。
具有较高的热变形温度和低温冲击性能。
质轻、光滑、磨擦阻力小,可热熔焊对接。
长期使用温度-5~70℃。

HDPE电力电缆套管施工须知
管材运输、施工过程中严禁任意抛摔、撞击、刻划、曝晒。
热熔对接时两管轴线要对准,端面切削要垂直平整。
加工温度、时间、压力、视气候状况作相应调整。

HDPE电力电缆套管主要物力学性能

项目

指标

试验方法

密度 g/cm3

0.91-0.95

GB/033-86

滑动磨擦系列

< 0.35

GB/T3960-89

拉伸强度 (23±2)℃
(70±2)℃ Mpa

≥22.0
≥16.5

GB/T1040-92

热熔接接头拉伸强度 Mpa

≥21.6

GB/T3960-92

弯曲强度 (23±2)℃ Mpa

≥34.0

GB/T9341-2000

弯曲弹性模量 Mpa

900-1200

GB/T9341-2000

扁平试验 (D/2, -5℃)

不破裂

GB9647-88

维卡耐热 (10N.50℃/h) ℃

≥120

GB/T1633-2000

落锤冲击 (-5℃) D>160mm 10kg*2m
D≤160mm 6kg*2m
D≤125mm 5kg*2m

9/10不破裂

GB/T6112-1985

管材在23±2℃时允许的拉拔力 kg



110

125

140

160

180

200

225

250

20KN/m2

3060

3800

4800

6300

7900

9800

12400

15300

40KN/m2

3700

4800

6000

7900

10000

12300

15600

19300

80KN/m2

4600

5900

7500

9700

12400

15200

19300

23800

注:管材在70±2℃时的环刚度约为23±2℃时的37%
非开挖高压电力电缆保护用管材

类别

规格型号 (公称外径×壁厚) mm

普通型

Φ110*8

Φ110*10

Φ160*8

Φ160*10

Φ160*13

Φ160*15

Φ166*8

Φ170*10

加强型

Φ180*12

Φ200*13

Φ200*15

Φ225*13

Φ225*15

Φ250*15

Φ315*25


HDPE电力电缆套管应用领域
城乡非开挖水平定向钻进电缆排管工程,及明开挖电缆排管工程。城乡非开挖水平定向钻进下水排污排管工程。工业废水排放工程。
