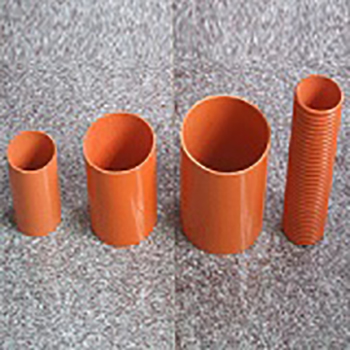

HDPE电力电缆套管介绍
电力电缆保护管采用特殊配方和加工工艺制造的新型塑料管道，具有高强度、耐稳性能好、穿放电缆容易、施工简便、节省费用等一系列优点。作为顶管施工更突显产品个性，它符合现代城市的发展要求，适合埋深在2—18M范围。HDPE电力电缆护套管采用非开挖技术进行施工，既保证了管网的可靠性，降低了管网的故障率，同时也使市容环境得到大大改善。
HDPE电力电缆套管性能
具有抗高温、耐外压的特点，适用于10KV以上高压输电线电缆排管管材。非开挖工程HDPE排管广泛应用于城镇电力电缆、建筑给排水敷设等领域。
HDPE非开挖管无需开挖施工，管材热熔焊接柔性接头，焊接头强度高，可超长度高牵引力拖管。
韧性好，具有优良的抗地层沉降及抗震性能。常用管材分为普通型和加强型。普通型适用于开挖铺设施工和非开挖穿越施工埋深小于4米的工程；加强型用于非开挖穿越施工埋深大于4米的工程。
HDPE电力电缆套管优点
具有优良的电气绝缘性。
具有较高的热变形温度和低温冲击性能。
质轻、光滑、磨擦阻力小，可热熔焊对接。
长期使用温度-5～70℃。
HDPE电力电缆套管施工须知
管材运输、施工过程中严禁任意抛摔、撞击、刻划、曝晒。
热熔对接时两管轴线要对准，端面切削要垂直平整。
加工温度、时间、压力、视气候状况作相应调整。
HDPE电力电缆套管主要物力学性能
|
项目 |
指标 |
试验方法 |
|
密度 g/cm3 |
0.91-0.95 |
GB/033-86 |
|
滑动磨擦系列 |
< 0.35 |
GB/T3960-89 |
|
拉伸强度 (23±2)℃ |
≥22.0 |
GB/T1040-92 |
|
热熔接接头拉伸强度 Mpa |
≥21.6 |
GB/T3960-92 |
|
弯曲强度 (23±2)℃ Mpa |
≥34.0 |
GB/T9341-2000 |
|
弯曲弹性模量 Mpa |
900-1200 |
GB/T9341-2000 |
|
扁平试验 (D/2, -5℃) |
不破裂 |
GB9647-88 |
|
维卡耐热 (10N.50℃/h) ℃ |
≥120 |
GB/T1633-2000 |
|
落锤冲击 (-5℃) D>160mm 10kg*2m |
9/10不破裂 |
GB/T6112-1985 |
管材在23±2℃时允许的拉拔力 kg
|
110 |
125 |
140 |
160 |
180 |
200 |
225 |
250 |
|
|
20KN/m2 |
3060 |
3800 |
4800 |
6300 |
7900 |
9800 |
12400 |
15300 |
|
40KN/m2 |
3700 |
4800 |
6000 |
7900 |
10000 |
12300 |
15600 |
19300 |
|
80KN/m2 |
4600 |
5900 |
7500 |
9700 |
12400 |
15200 |
19300 |
23800 |
注：管材在70±2℃时的环刚度约为23±2℃时的37%
非开挖高压电力电缆保护用管材
|
类别 |
规格型号 (公称外径×壁厚) mm |
|
普通型 |
Φ110*8 |
|
Φ110*10 |
|
|
Φ160*8 |
|
|
Φ160*10 |
|
|
Φ160*13 |
|
|
Φ160*15 |
|
|
Φ166*8 |
|
|
Φ170*10 |
|
|
加强型 |
Φ180*12 |
|
Φ200*13 |
|
|
Φ200*15 |
|
|
Φ225*13 |
|
|
Φ225*15 |
|
|
Φ250*15 |
|
|
Φ315*25 |
HDPE电力电缆套管应用领域
城乡非开挖水平定向钻进电缆排管工程，及明开挖电缆排管工程。城乡非开挖水平定向钻进下水排污排管工程。工业废水排放工程。
